Enrollable Comercial para Vitrina

Puerta para vitrina estándar.

Tamaños
Construcción estándar de 6m ancho, 3m de alto.

Carga de viento
Las puertas pueden ser diseñados para satisfacer las necesidades específicas de PSF de carga de viento.

Validación de Desempeño Sismico
Específicas cálculos sísmicos se pueden proporcionar para todas las puertas que se montan cara de la pared o entre las jambas de acero o mampostería. Validación de comportamiento sísmico es por ASCE 7-05.

Materiales y Acabados
Las cortinas son availalbe en el # 18 B & S calibre o extruidos 0.055 de aluminio "con acabado anodizado o en color, 22 de acero galvanizado de color gris claro o acero inoxidable calibre 22 con el # 4 final. Recubrimiento en polvo opcional.

Montaje
Frente a la pared o entre las jambas, tanto en paredes interiores y exteriores. Aprobado tipos de pared para el montaje de las puertas cortafuegos batientes son de mampostería o de acero estructural.

Operación
Estándar de motor, manivela o push-up diseños están disponibles en función del tamaño y peso. Levantamiento de la puerta del mostrador no requiere más de 25 libras de fuerza. Oculta motores tubulares proporcionar una solución para las limitaciones dimensionales estrictas alrededor de la cabecera o los requisitos estéticos que le dan a su themsleves más pequeños, de diseño compacto.

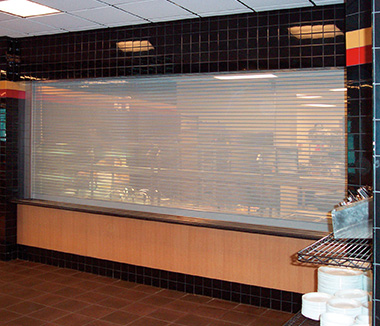

Modelo CESC10

Puerta para vitrina estándar con marco integral.

Tamaños
11'7" de ancho, 4' 10" de alta en las paredes de 4" a 13" de espesor.

Carga de Viento
Las puertas pueden ser diseñados para cumplir con los requisitos de specifc PSF de carga del viento.

Validación de Desempeño Sismico
Específicas cálculos sísmicos se pueden proporcionar para todas las puertas que se montan cara de la pared o entre las jambas de acero o mampostería. Validación de comportamiento sísmico es por ASCE 7-05.

Materiales y Acabados
Cabeza Integral soldados y se forman las jambas de calibre 16 de la serie 300 # 4 acabado de perfiles de acero inoxidable calibre 16 o preparado perfiles de acero. Material de la cortina: lamas de aluminio son claras o color anodizado, acero galvanizado de color gris claro, de acero inoxidable de la serie 300 en el # 4 final. Polvo de recubrimiento opcional de no-inoxidable componentes.

Montaje
Frente a la pared o entre las jambas, tanto en el interior y las paredes exteriores. Aprobado tipos de pared para el montaje de las puertas cortafuegos batientes son de mampostería o de acero estructural.

Operación
Push-up o la manivela.

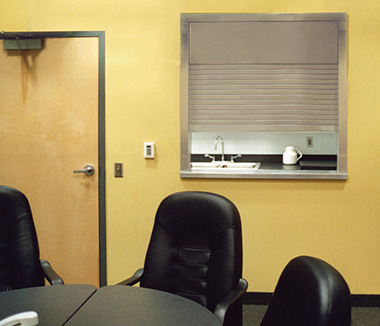

Modelo CESC20

Puerta para vitrina Cortafuegos estándar.

Listados
UL 3 HR, 1 1 / 2 HR, 1 HR y 3 / 4 etiquetas de recursos humanos clasificado. Puertas contra incendios están inscritos en la Oficina del Jefe de Bomberos del Estado de California.

Tamaños
Se adapta a aberturas de hasta 4.8m de ancho cuando la altura es 7'6" o menos, o aberturas de hasta 3.5m de ancho cuando la altura es de 10" o menos.

Puertas Control de Humo y Fuego
Añadir opcional humo Clasificado por UL y control de proyectos para hacer frente a las puertas cortafuegos. Que contiene el humo salva vidas y bienes de construcción y también ayuda en la contención de incendios al disminuir el flujo de oxígeno a la fuente de fuego. Esta protección adicional es fácil de añadir a su edificio y podrá ser requerida por el código de construcción local.

Materiales y Acabados
Las cortinas están disponibles en acero galvanizado de calibre 22 en color gris claro, pintura en polvo es una opción disponible, o un indicador de 22 300 de acero inoxidable de la serie por el n º 4 final. Endlocks de acero galvanizado se proporcionan por procedimiento de UL.

Montaje
Aprobado tipos de pared para el montaje de paneles de yeso son valorados, mampostería o paredes de acero.

Operación
Estándar de motor, cadena o manivela sistemas operativos se recomienda para facilitar las pruebas y control de velocidad de cierre automático. Haga clic en el botón de información del operador de la derecha para ver una descripción completa de estos sistemas. Push up está disponible para puertas cortafuegos contra de hasta 80 metros cuadrados donde el uso y las pruebas es poco frecuente.

Clasificación UL
Cuando se utiliza junto con la resistencia al fuego contra las puertas, encimeras también debe ser resistente al fuego. Clopay UL ofrece encimeras clasificar en dos materiales: - encimeras de laminado de plástico - disponibles en una amplia gama de laminados estándar en una sola pieza de hasta 10 pies de ancho, y en dos piezas con centro mixto de 16' de ancho. - calibre 14, # 4 acabado encimeras de acero inoxidable están diseñados para un ancho muro de apertura máxima de 11'2" de la cara de las unidades de pared, 11'10" de entre las jambas, por un máximo de 12" espesor de la pared.

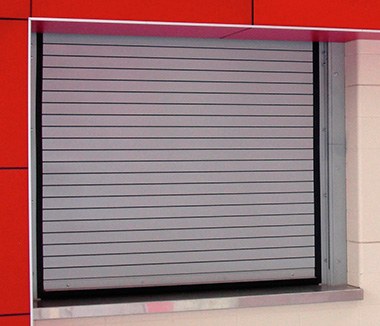

Modelo CERC10

Puerta para vitrina Cortafuegos con marco integral.

Listados
UL 11 / 2 HR, 1 HR y 3 / 4 etiquetas de recursos humanos clasificado.

Tamaños
Las aberturas de hasta 10 pies de ancho por 4' 9" de alto en las paredes de 4 1/2" a 12" de espesor.

Juntas de Control de Humo
UL juntas perimetrales de humo / UL astrágalo prueba de vinilo están disponibles para proporcionar protección contra la infiltración de humo a la cabeza, los marcos de guía y solera.

Montaje
Aprobado para el montaje de paneles de yeso nominal o la construcción de muros de mampostería. Entre las jambas Slip-En las unidades se fijan en las paredes acabadas. Entre las jambas unidades integradas envuelven alrededor de las paredes acabadas, la instalación se lleva a cabo muro se está construyendo.

Operación
Manual de operación de empujar hacia arriba solamente. Dispositivos de liberación y anunciadores están disponibles. Consulte la página de incendios puerta para más detalles.

Materiales y Acabados
Las cortinas están disponibles en acero galvanizado de calibre 22 en color gris claro, pintura en polvo es una opción, o # 300 de calibre 22 de acero inoxidable de la serie por el nº 4 final.

Encimeras
Integrante de la serie 300 de acero inoxidable con acabado # 4 mostradores son estándar. UL separados etiquetados encimeras de laminado plástico disponibles. O bien, elija una opción de No-encimera de aberturas con una encimera existente.

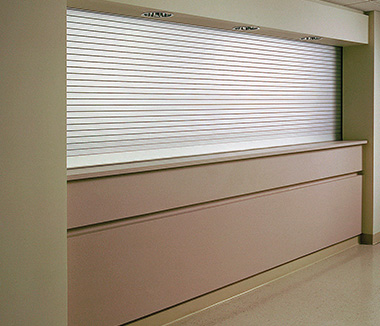

Modelo CERC20
